Metallpulverfylld rörelektrod avsedd för svetsning i olegerade, och allmänna konstruktionsstål med blandgas som skyddsgas. MX-A70C6LF är utvecklad för högproduktiv svetsning av mindre a-mått och svetsning i tunnare och medelgrova grundmaterial i horisontal- liggande vertikalläge. Goda svetsegenskaper på lägre svetsparametrar jämfört med ex. MX-A100. "LF", står för "Low Fume."
Svetsar med en stabil och lugn ljusbåge ger minimalt svetsstänk och en jämn och slät svetssträngyta med mjuka fattningskanter mot grundmaterialet. Ger en djup och bred inträngningsprofil, detta tillsammans med att tråden kan belastas med såväl låga som höga ström parametrar och matnings egenskaper gör att MX-A70C6LF oftast kan uppnå => 20% högre insvetstal jämfört med solidelektrod vid samma typ av applikation.
Typisk kemisk analys, helsvetsgods (wt.%)
| C |
Si |
Mn |
P |
S |
Ni |
Cr |
Mo |
| 0,03 |
0,85 |
1,7 |
0,008 |
0,010 |
- |
- |
- |
Typiska mekaniska egenskaper av helsvetsgods (obehandlat tillstånd)
| |
Re (MPa) |
Rm(MPa) |
A5(%) |
CV(J)-20ºC |
| |
445 |
552 |
31 |
87 |
| Garanterade |
min.420 |
500~640 |
min.20 |
min.47 |

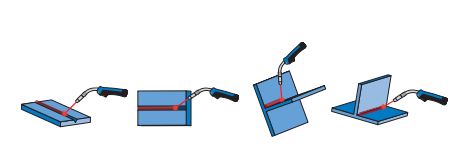

Svetslägen
