- Den senaste generationens modulära TIG-DC-invertersvetsmaskin
- TIG-DC och TIG-puls
- activArc® och spotArc®
- Manuell elektrodsvetsning, manuell elektrodpulssvetsning, manuell elektrodsvetsning-Cel, manuell elektrodsvetsning Cel-Puls
- Aggregatkonfiguration från fabrik:
- Tetrix XQ 230 puls DC med Comfort 3.0 DC-maskinstyrning, 3,5 m nätkabel inklusive nätkontakt och 5-polig anslutningsuttag kompatibel med EWM-X-teknik

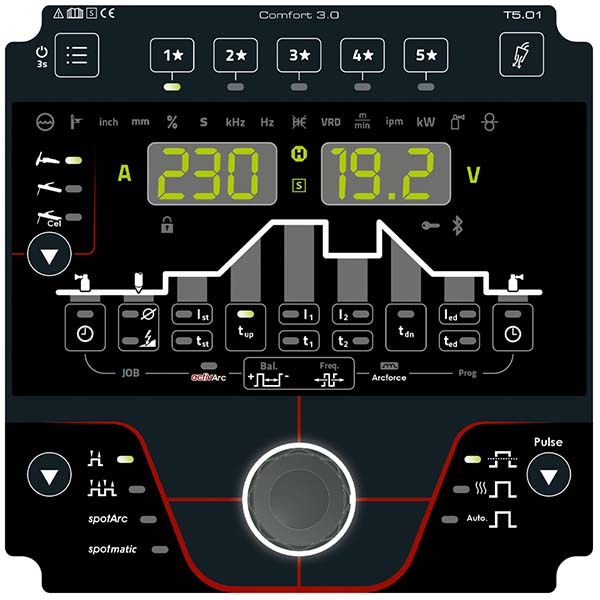

- Bekväm Comfort 3.0-styrning med två tydligt läsbara 7-segments-indikeringar för att snabbt och enkelt välja de viktigaste parametrarna
- Robust aluminiumhölje med slagfast plastkåpa
- Förberedd för anslutning till vattenkylare från fabrik – garanterat högsta flexibilitet i industri och hantverk
- Strilsäker enligt IP23
- Temperatur- och varvtalsstyrd kylfläkt – lägre nedsmutsning av kylmodulen och lägre bulleremission eftersom fläkten endast går vid behov
- Användbar för generatordrift även med långa anslutningsledningar
- Stora nätspänningstoleranser
- Förslitningsdelar i handtaget – förslitningsdelar för brännare är alltid säkert förvarade och inom räckhåll
- LED-statusfältet signalerar aktuell driftstatus med färger
- 3,5 m nätledning med 16 A jordad stickkontakt
Bruksanvisning
Innehåll vid leverans
Levereras utan svetskablar. Se relaterade produkter.
| Utförande |
Tetrix XQ 230 puls DC Comfort 3.0 5POL 5P |
|
Inställningsområde för svetsström
|
3 A – 230 A
|
|
Inställningsområde @ 110–120 V
|
3 A – 170 A
|
|
Intermittens (vid 40 °C)
|
230 A @ 45 %
205 A @ 60 %
170 A @ 100 %
|
|
Intermittens @ 110–120 V
|
170 A @ 40 %
150 A @ 60 %
120 A @ 100 %
|
|
Tomgångsspänning
|
96 V
|
|
Nätspänning (från fabrik)
|
1 × 230 V
|
|
Nätspänning (möjlig)
|
1 × 110–120 V
|
|
Nättoleranser (från fabrik)
|
−40 % till +15 %
|
|
Nättoleranser @ 110–120 V
|
−15 % till +15 %
|
|
Nätfrekvens
|
50 Hz / 60 Hz
|
|
Rekommenderad generatoreffekt
|
6,9 kVA
|
|
Rekommenderad generatoreffekt @ 110–120 V
|
4,5 kVA
|
|
Verkningsgrad
|
87 %
|
|
Ineffekt (viloläge)
|
28 W
|
|
Kapslingsklass
|
IP23
|
|
EMC-klass
|
A
|
|
Mått (L × B × H)
|
550 mm × 257 mm × 415 mm
|
|
Vikt
|
17,5 kg
|
|
Standarder
|
IEC 60974-1, -3, -10 CL.A
|
